Une remorque dont les feux ne répondent plus, c’est un contrôle technique refusé et un risque d’accident à chaque sortie. Avant de remplacer un bloc optique ou un faisceau complet, le diagnostic commence par la lecture du schéma de la prise remorque : chaque broche correspond à une fonction précise, et une seule inversion de fil suffit à mettre en panne un clignotant ou un feu stop.
Prise remorque 7 broches ou 13 broches : ce que le connecteur impose au câblage
Deux standards coexistent sur le parc français. La prise 7 broches, souvent appelée prise française, couvre les fonctions de base : feux de position, clignotants, feu stop, feu de brouillard arrière et masse. Elle équipe la majorité des remorques de loisirs légères.
A lire aussi : Pourquoi choisir la Peugeot 202 camionnette pour vos besoins professionnels ?
La prise 13 broches, dite européenne, reprend ces mêmes fonctions sur ses sept premières broches puis ajoute des circuits dédiés. Les broches supplémentaires gèrent le feu de recul, l’alimentation permanente (charge batterie de caravane), l’alimentation sous contact et une masse séparée pour ces circuits auxiliaires.
Le choix du connecteur détermine directement le schéma de câblage à respecter. Brancher une remorque 7 broches sur un véhicule équipé d’une prise 13 broches fonctionne avec un adaptateur, mais l’inverse pose problème : les fonctions auxiliaires (recul, charge) restent inactives sans le câblage correspondant.
A découvrir également : Remorque frigorifique prix : comment le volume utile influe sur le tarif
Lecture du schéma prise remorque : couleur des fils et numéro de broche
Chaque broche porte un numéro normalisé et correspond à un fil d’une couleur définie. Confondre deux fils provoque au mieux un dysfonctionnement (le clignotant gauche s’allume à droite), au pire un court-circuit qui fait sauter le fusible du véhicule tracteur.
Correspondances sur une prise 7 broches
Le tableau ci-dessous récapitule l’affectation standard des broches sur un connecteur 7 voies.
| Broche | Fonction | Couleur de fil courante |
|---|---|---|
| 1 | Clignotant gauche | Jaune |
| 2 | Feu de brouillard arrière | Bleu |
| 3 | Masse (retour commun) | Blanc |
| 4 | Clignotant droit | Vert |
| 5 | Feu de position droit | Marron |
| 6 | Feu stop | Rouge |
| 7 | Feu de position gauche | Noir |
La broche 3 est la plus critique. Sans un retour de masse fiable, aucun feu ne peut fonctionner correctement, même si tous les autres fils sont bien raccordés.

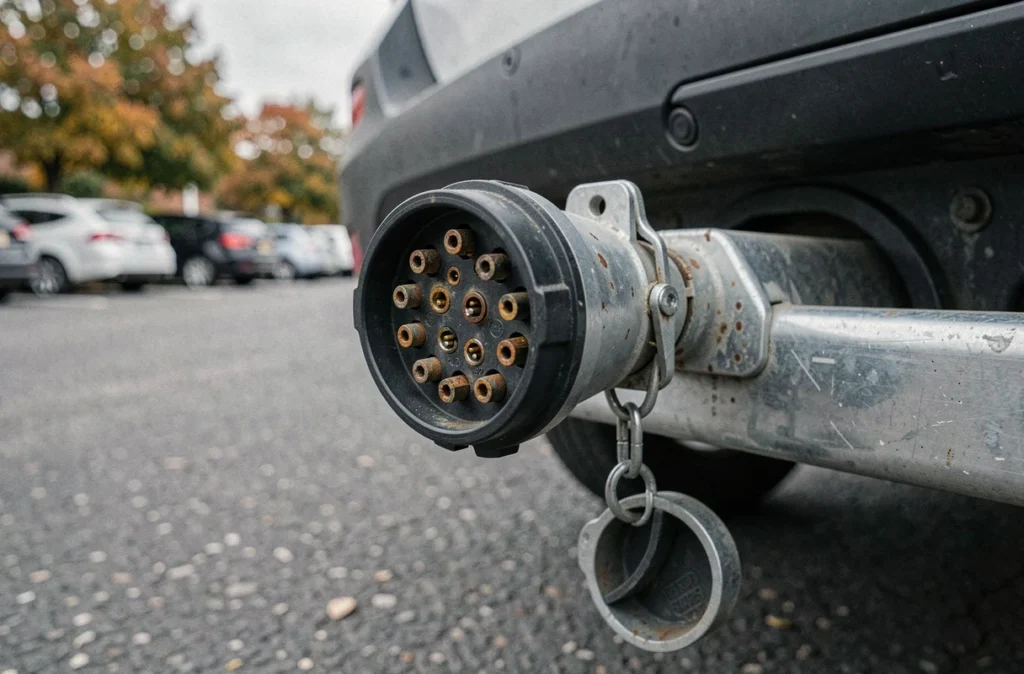

Broches supplémentaires sur une prise 13 broches
Les broches 8 à 13 ajoutent le feu de recul (broche 8, fil rose ou gris), l’alimentation permanente (broche 9, fil orange), l’alimentation sous contact (broche 10), la masse auxiliaire (broche 11) et deux réserves selon le constructeur. Un schéma affiché dans le capot de la prise ou dans la notice du faisceau d’attelage reste la référence la plus sûre.
Diagnostic d’une panne de feux remorque avec un multimètre
Un test visuel ne suffit pas toujours. Les guides techniques récents recommandent une méthode dite « sous charge » plutôt qu’un simple test de continuité. Le principe : mesurer la tension directement au connecteur pendant que le circuit est sollicité, puis comparer la valeur côté véhicule et côté remorque.
Protocole de test rapide
- Régler le multimètre sur courant continu (plage adaptée au circuit). Brancher la pointe noire sur la broche de masse (broche 3 pour une prise 7 broches, broche 3 ou 11 pour une prise 13 broches).
- Demander à un assistant d’actionner le feu concerné (stop, clignotant, position). Mesurer la tension sur la broche correspondante côté véhicule. Une valeur trop basse signale une chute de tension sur le câblage ou la masse.
- Répéter la mesure sur la même broche côté remorque. Si la tension chute fortement entre le véhicule et la remorque, le problème se situe dans le connecteur ou dans le faisceau de la remorque elle-même.

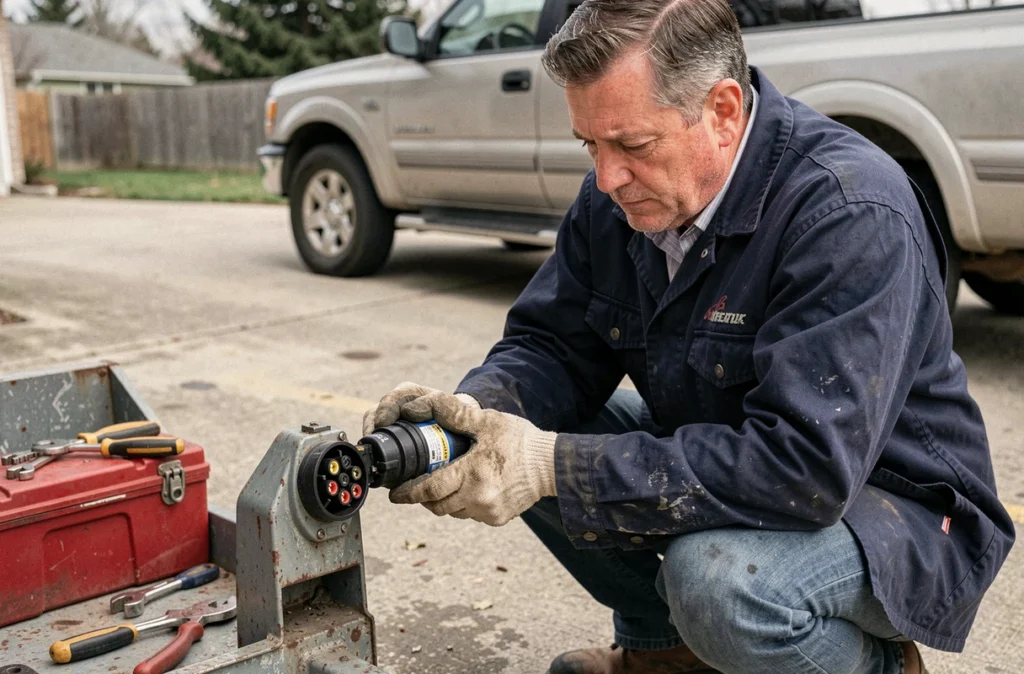

- Inspecter visuellement les broches : des traces vertes ou blanches indiquent une oxydation qui bloque le passage du courant, même si le fil est intact.
Cette méthode permet d’identifier rapidement si la panne vient du véhicule, du connecteur ou de la remorque, sans démonter l’ensemble du faisceau.
Pannes fréquentes liées au schéma de câblage remorque
Certains défauts reviennent régulièrement et trouvent leur explication directe dans le schéma de branchement.
Masse défectueuse : la cause numéro un des pannes intermittentes. Un fil de masse mal serti, un point de fixation rouillé sur le châssis ou une cosse oxydée suffisent à provoquer des feux qui clignotent faiblement, s’allument par intermittence ou ne fonctionnent qu’en tapant sur le connecteur.
L’inversion clignotant gauche/droit est la deuxième panne classique. Elle survient presque toujours après un remplacement de prise où les fils jaune (broche 1) et vert (broche 4) ont été permutés. Le schéma imprimé sur le corps de la prise évite cette erreur.
Les véhicules modernes équipés d’éclairage LED posent un problème supplémentaire. La faible consommation des LED peut empêcher le calculateur du véhicule de détecter la remorque, ce qui désactive certains circuits. Les kits de câblage récents intègrent un module de gestion qui simule une charge suffisante sur chaque circuit pour résoudre ce défaut.
Entretien du connecteur de prise remorque pour éviter les pannes récurrentes
Les défauts intermittents dus à l’humidité et à la corrosion représentent la majorité des retours en atelier. Quelques gestes prolongent la durée de vie du connecteur.
- Appliquer de la graisse diélectrique sur les broches après chaque nettoyage. Ce film protecteur empêche l’humidité de s’installer sans gêner le passage du courant.
- Refermer systématiquement le capot de protection de la prise côté véhicule quand la remorque est dételée. Les projections d’eau et de sel en hiver accélèrent l’oxydation des contacts.
- Vérifier le serrage des vis de connexion dans la prise de la remorque au moins une fois par saison. Les vibrations de roulage desserrent progressivement les cosses, créant des faux contacts sous charge.
Un connecteur propre et protégé résout à lui seul la majorité des pannes de feux de remorque. Quand le nettoyage ne suffit plus et que les broches sont déformées ou enfoncées, le remplacement complet de la prise reste la solution la plus fiable, à condition de recâbler chaque fil en suivant le schéma normalisé correspondant au type de connecteur.
